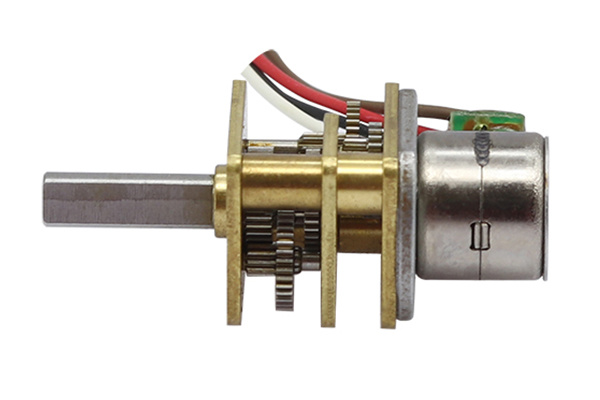

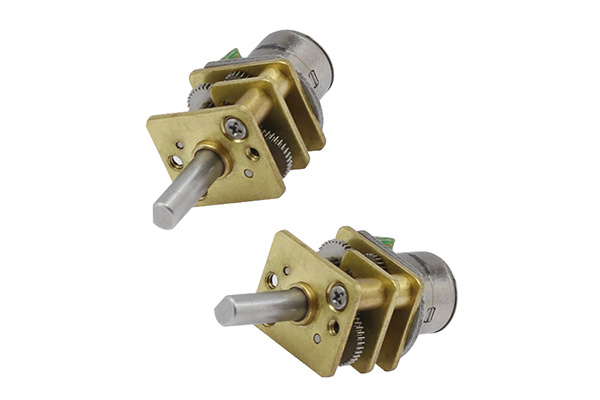

步進減速電機

型號:SMGB0812

電機類型:步進電機

減速箱類型:塔式減速箱

外形尺寸:電機:φ8.0*8.6 mm,齒輪箱:10*12*9mm

應用領域:消費電子產品、安防、光學鏡頭、投影儀、云臺、激光機、光纖熔接機、醫療器械等

產品特點:壽命長、大扭矩、低噪音、定位精準、可調速、參數可搭配范圍廣等.

關鍵詞:

所屬分類:

郵箱:

產品詳情

一. 產品簡介:

1. 步進電機屬于同步無刷類,無電機換相器,壽命長,可靠性高.

2. 步進電機旋轉角度精準,旋轉角度與驅動脈沖數成比,電機按輸入的脈沖數旋轉既定的角度.

3. 步進電機可用于高位置精度要求的傳動機構上.

4. 輸出轉速可通過驅動頻率調整,也可通過搭配不同減速比齒輪箱改變轉速.

5. 電機磁鐵采用高性能NdFeB材質制作,功率密度更高.

6. 齒輪箱采用高精密滾齒,精度可達JGMA 116-02 2級,材質采用不銹鋼加淬火熱處理.

7. 減速電機運行平穩噪音低、間隙小,適合高扭矩高轉速.

8. 輸出軸及電機性能參數可依客戶需求定制.

可應用于消費電子產品、安防、光學鏡頭、投影儀、云臺、激光機、光纖熔接機、醫療器械等高要求領域.

9. 可配編碼器設計.

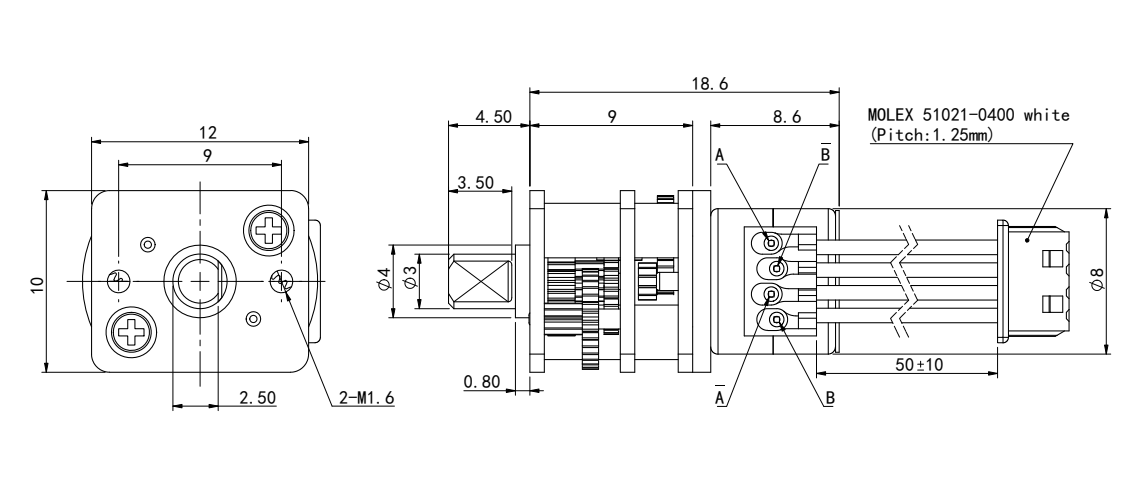

二. 外觀尺寸:

深圳輝騰變速科技有限公司

三.齒輪箱技術參數表:

齒輪箱參數 GEARHEAD DATA
減速比 Reduction ratio(i)	3、5、10	17、20、30、34	50、67、75、96、100	110、150、170、210、250、298、380	627、1000
最大連續轉矩 Max. continuous torque(gf-cm)	0.2	0.3	0.4	0.6	1.0
瞬間允許扭矩 Max. intermittent torque(gf-cm)	0.6	0.9	1.5	2.0	3
級數 Number of stages	2	3	4	5	7
軸承類型 Bearing type	滾動軸承
轉向 Direction of rotation	同向	反向	同向	反向	反向
最大效率 Max. efficiency(%)	80	70	60	50	40
齒輪箱長度 Gear box length(mm)	9.0	9.0	9.0	9.0	12.5

四.減速電機參數表:

額定電壓 Rated voltage	勵磁模式 Drive mode	步進角度 Step angle			電阻 Resistance			電流 Current			大啟動頻率 Max starting frequency
VDC	phase	°			Ω			A			pps
5.0	2-2	18			20			0.250			1400
減速比 Reduction ratio(i)	單位	10	30	50	75	100	150	210	250	298	380	627	1000
牽入力矩 Pull in torque(500pps)	gf-cm	31	75	125	188	250	347	485	578	688	878	1160	1848
步進角度 Step angle	°	1.8	0.6	0.36	0.24	0.18	0.12	0.086	0.072	0.06	0.047	0.029	0.018
額定轉速 Rated speed(500pps)	rpm	150	50	30	20	15	10	7.1	6.0	5.0	3.9	2.4	1.5
