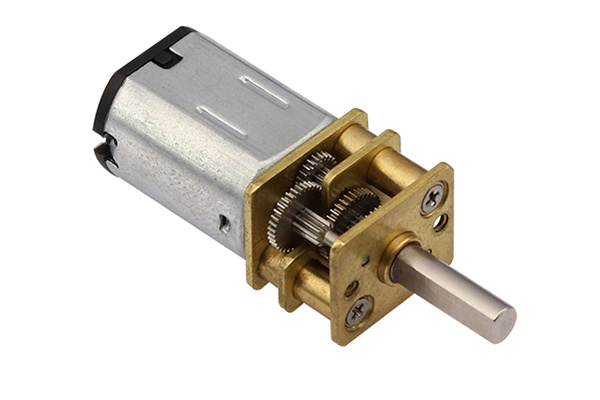

直流減速電機

型號:FMGB1215

電機類型:直流有刷電機

減速箱類型:塔式減速箱

外形尺寸:φ12 mm

應用領域:消費電子產品、電子門鎖、小家電、美容工具、智能家居、電動工具等

產品特點:壽命長、大扭矩、低噪音、低功耗、可調速、參數可搭配范圍廣等.

關鍵詞:

所屬分類:

郵箱:

產品詳情

一、產品簡介:

1. 電機采用自動化生產,一致性及穩定性好.

2. 電機電刷、換相器均采用貴金屬材料制,大大提高了耐磨性及減少電火花的產生.

3. 電機轉子配備壓敏電阻,有效壓制電氣噪音的產生吸收電火花,減少電磁干擾.

4. 電機磁鐵采用高性能NdFeB材質制作,功率密度更高.

5. 齒輪箱采用高精密滾齒,精度可達JGMA 116-02 2級,材質采用不銹鋼加淬火熱處理.

6. 減速電機運行平穩噪音低、間隙小,適合高扭矩高轉速.

7. 輸出軸及電機性能參數可依客戶需求定制.

8. 可應用于消費電子產品、電子門鎖、小家電、美容工具、智能家居、電動工具等高要求領域.

9. 可配編碼器設計.

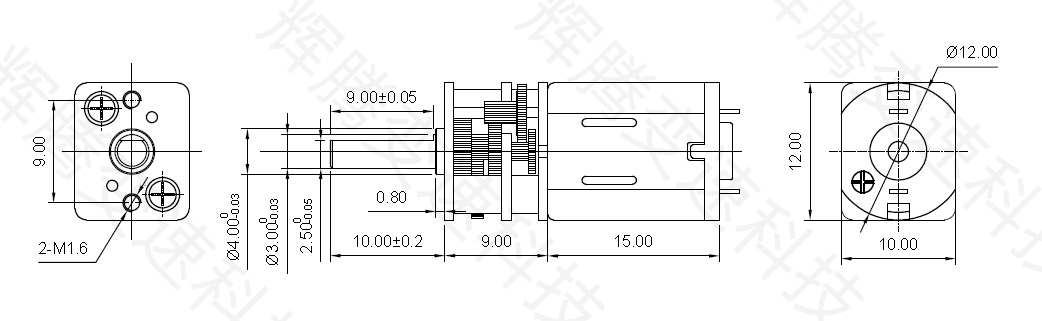

二、外觀尺寸:

三、齒輪箱技術參數表:

齒輪箱參數 GEARHEAD DATA
減速比 Reduction ratio(i)	3、5、10	10、20、30、34	50、67、75、96、100	110、150、170、210、250、298、380	627、1000
最大連續轉矩 Max. continuous torque(kgf-cm)	0.2	0.3	0.4	0.6	1.0
瞬間允許扭矩 Max. intermittent torque(kgf-cm)	0.6	0.9	1.5	2.0	3
級數 Number of stages	2	3	4	5	7
軸承類型 Bearing type	滾珠在軸承
轉向 Direction of rotation	同向	反向	同向	反向	反向
最大效率 Max. efficiency(%)	80	70	60	50	40
齒輪箱長度 Gear box length(mm)	9.0	9.0	9.0	9.0	12.5

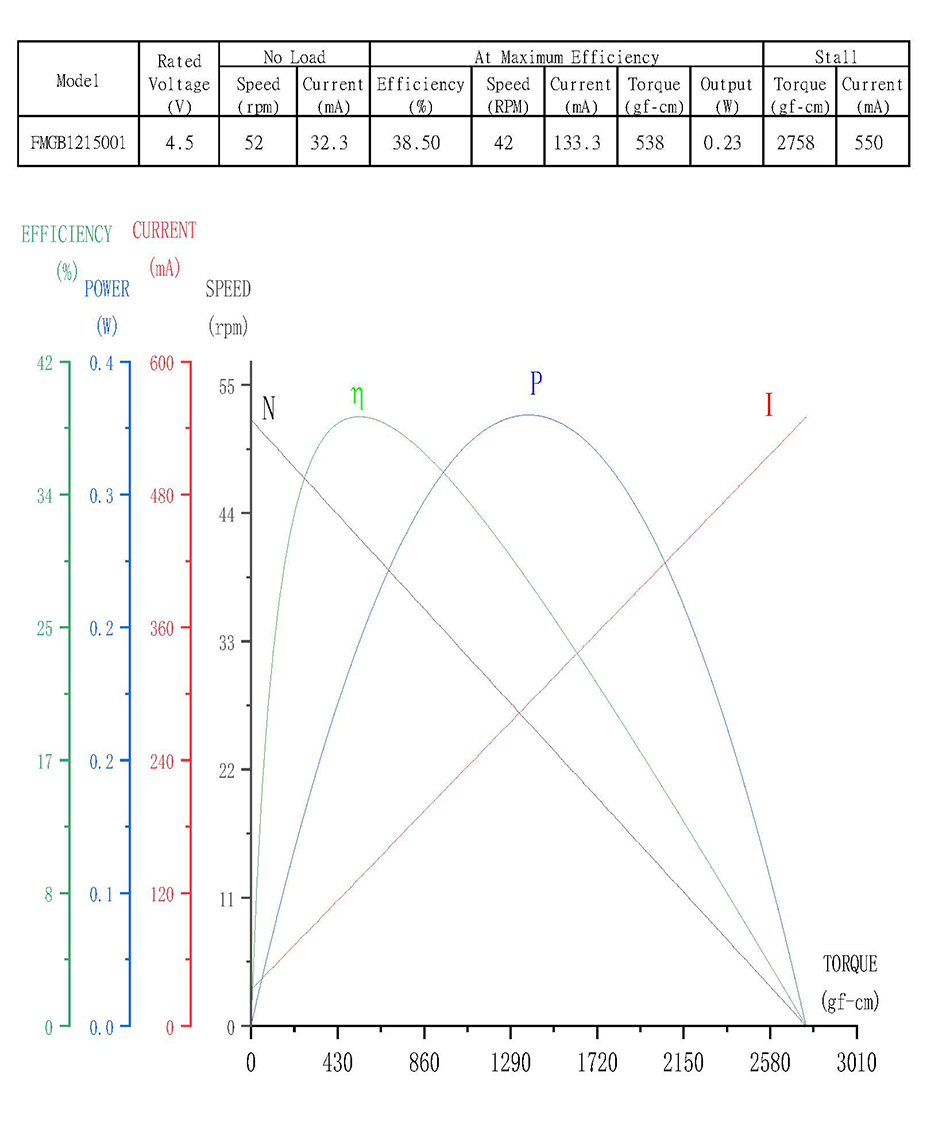

四、減速電機參數表:

減速電機參數表 Data of deceleration motor
電壓(V)	減速比 Reduction ratio(i)	10	20	30	50	75	100	150	210	250	298	380	627	1000
12V	空載轉速 No load speed(rpm)	1545	772	514	308	205	154	102	73	62	52	41	25	14.5
	空載電流 No load current(mA)	32	32	32	32	32	32	32	32	32	32	32	32	32
	額定負載 Rated torque(kgf-cm)	16	29	43	65	98	130	170	248	295	350	448	600	965
	額定轉速 Rated speed(rpm)	1347	674	450	270	180	135	90	64	54	45	35	21	13.5
	額定電流 Rated current(mA)	103	103	103	103	103	103	103	103	103	103	103	103	103
	堵轉力矩 Stall torqur(kgf-cm)	126	228	342	513	770	1026	1380	1940	2308	2752	3509	4690	7480
	堵轉電流 Stall current(A)	550	550	550	550	550	550	550	550	550	550	550	550	550
