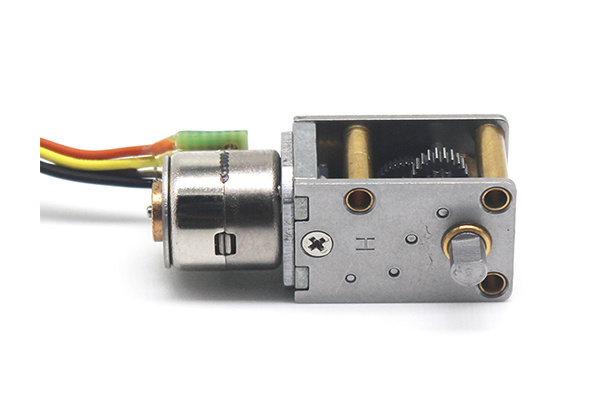

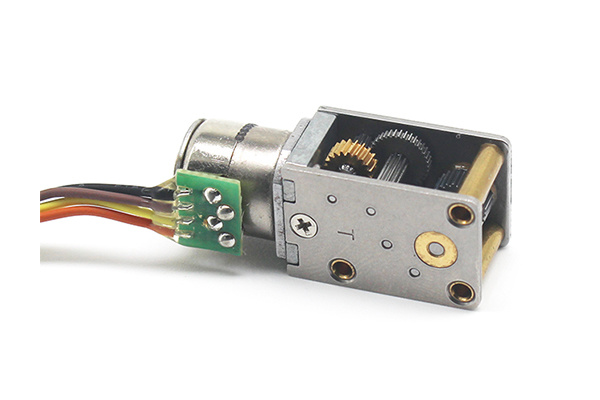

步進減速電機

型號:SMGB1018

電機類型:步進電機

減速箱類型:塔式減速箱

外形尺寸:電機:φ10*10.6 mm,齒輪箱:18*12*10mm

應用領域:消費電子產品、安防、光學鏡頭、投影儀、云臺、激光機、光纖熔接機、醫療器械等

產品特點:壽命長、大扭矩、低噪音、定位精準、可調速、參數可搭配范圍廣等.

關鍵詞:

所屬分類:

郵箱:

產品詳情

一. 產品簡介:

1. 步進電機屬于同步無刷類,無電機換相器,壽命長,可靠性高.

2. 步進電機旋轉角度精準,旋轉角度與驅動脈沖數成比,電機按輸入的脈沖數旋轉既定的角度.

3. 步進電機可用于高位置精度要求的傳動機構上.

4. 輸出轉速可通過驅動頻率調整,也可通過搭配不同減速比齒輪箱改變轉速.

5. 電機磁鐵采用高性能NdFeB材質制作,功率密度更高.

6. 齒輪箱采用蝸輪蝸桿傳動,實現入力與出力成90度交叉,節省空間,方便有高度限制產品安裝

7. 齒輪箱采用高精密滾齒,精度可達JGMA 116-02 2級,材質采用不銹鋼加淬火熱處理.

8. 減速電機運行平穩噪音低、間隙小,適合高扭矩高轉速.

9. 輸出軸及電機性能參數可依客戶需求定制.

可應用于消費電子產品、安防、光學鏡頭、投影儀、云臺、激光機、光纖熔接機、醫療器械等高要求領域.

10. 可配編碼器設計.

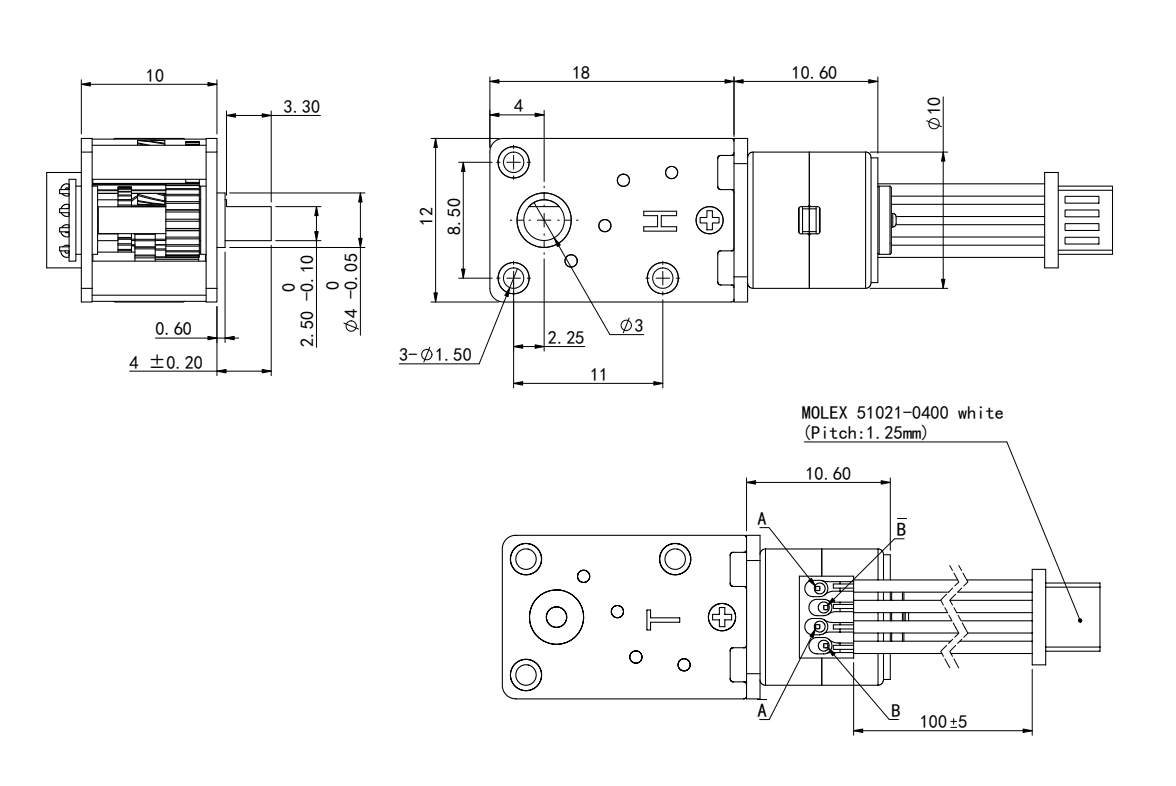

二. 外觀尺寸:

三.齒輪箱技術參數表:

齒輪箱參數 GEARHEAD DATA
減速比 Reduction ratio(i)	42、63、80、105、121、158、235、242、317	200、230、302、343、453、515、584、604、692、906、1047、1350、2025
最大連續轉矩 Max. continuous torque(gf-cm)	0.4	0.8
瞬間允許扭矩 Max. intermittent torque(gf-cm)	1.2	1.4
級數 Number of stages	4	5
軸承類型 Bearing type	滾動軸承
轉向 Direction of rotation	反向	同向
最大效率 Max. efficiency(%)	35	28
齒輪箱長度 Gear box length(mm)	181210

四.減速電機參數表:

額定電壓 Rated voltage	勵磁模式 Drive mode	步進角度 Step angle			電阻 Resistance			電流 Current			大啟動頻率 Max starting frequency
VDC	phase	°			Ω			A			pps
5.0	2-2	18			20			0.250			1300
減速比 Reduction ratio(i)	單位	42	63	80	105	121	158	200	230	302	343	453	604
牽入力矩 Pull in torque(500pps)	gf-cm	83	125	158	208	240	313	396	455	598	679	897	1196
步進角度 Step angle	°	0.43	0.29	0.23	0.17	0.15	0.12	0.09	0.08	0.06	0.05	0.04	0.03
額定轉速 Rated speed(500pps)	rpm	36	24	19	14	12	10	7.5	6.5	5.0	4.4	3.5	2.5
