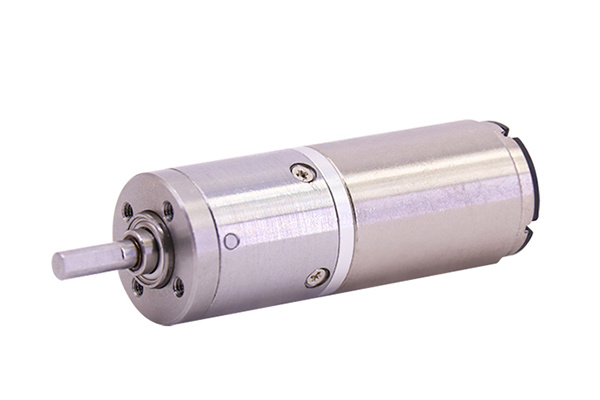

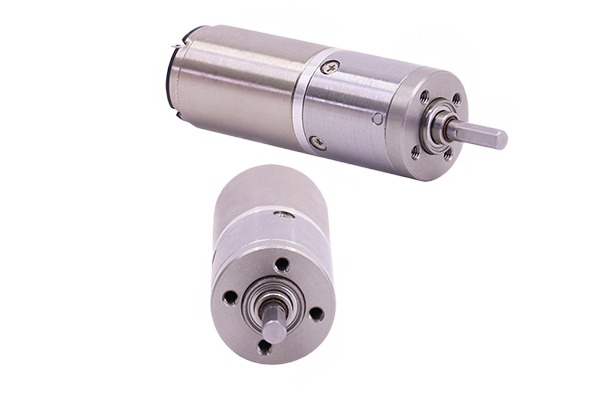

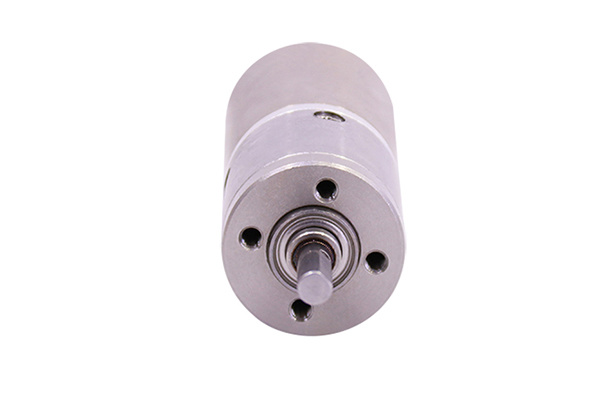

有刷空心杯減速電機

型號:CLGM1625

電機類型:有刷空心杯電機

減速箱類型:行星減速箱

外形尺寸:φ16 mm

應用領域:醫療器械、軍工產品、自動化設備、機器人等

產品特點:壽命長、大扭矩、低噪音等.

關鍵詞:

所屬分類:

郵箱:

產品詳情

一、產品簡介:

1. 電機線圈采用空心無鐵芯設計,大大減少損耗,不存在齒槽力矩,電能轉換效率高,扭矩波動更小.

2. 電機磁鐵采用高性能NdFeB材質制作,功率密度更高.

3. 電機電刷、換相器均采用貴金屬材料制,大大提高了耐磨性及減少電火花的產生

4. 齒輪箱采用高精密滾齒,精度可達JGMA 116-02 2級,材質采用不銹鋼加淬火熱處理.

5. 減速電機運行平穩噪音低、間隙小,適合高扭矩高轉速.

6. 輸出軸及電機性能參數可依客戶需求定制.

7. 可應用于醫療器械、軍工產品、自動化設備、機器人等高要求領域.

8. 可配編碼器設計.

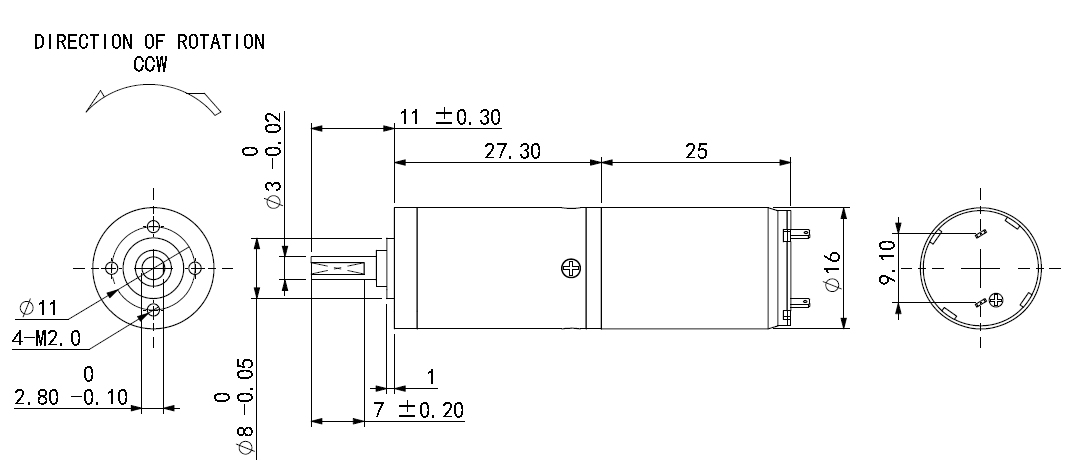

二、外觀尺寸:

三、齒輪箱技術參數表:

齒輪箱參數 GEARHEAD DATA
減速比 Reduction ratio(i)	4	14、16、19、29	53、62、72、84、104、128、 157	231、284、370、390、455、561、690、850	1014、1621、1996、3027
最大連續轉矩 Max. continuous torque(kgf-cm)	0.8	1.2	1.6	2.0	2.4
瞬間允許扭矩 Max. intermittent torque(kgf-cm)	2.4	3.6	4.8	6.0	7.2
級數 Number of stages	1	2	3	4	5
軸承類型 Bearing type	滾珠在軸承
轉向 Direction of rotation	同向
最大效率 Max. efficiency(%)	80	70	60	50	40
齒輪箱長度 Gear box length(mm)	16.35	20.00	23.75	27.40	31.05

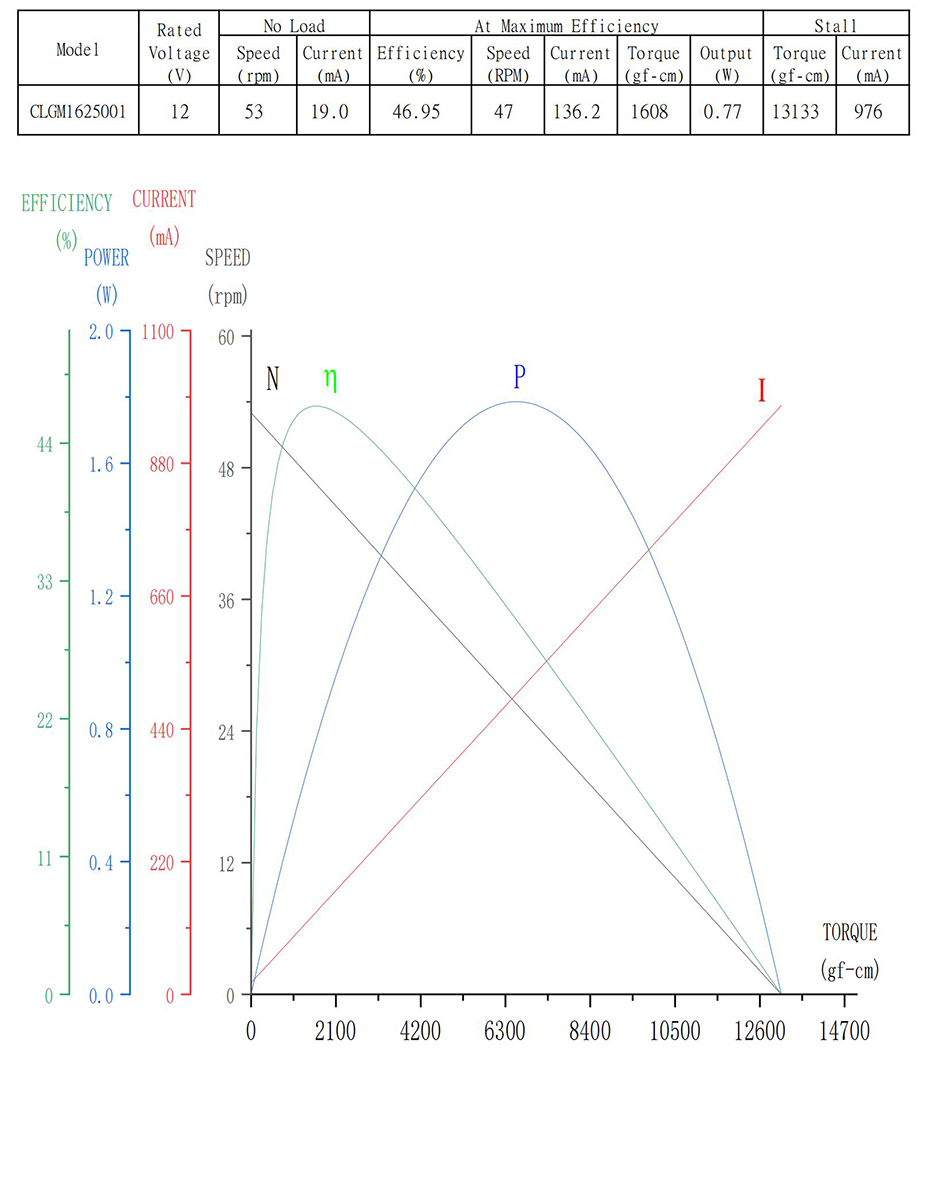

四、減速電機參數表:

減速電機參數表 Data of deceleration motor
電壓(V)	減速比 Reduction ratio(i)	4	16	29	53	72	104	128	157	231	284	370	455	561	690
12V	空載轉速 No load speed(rpm)	2085	521	288	157	116	80	65	53	36	29.4	22.5	18.3	14.9	12
	空載電流 No load current(mA)	15	17	17	19	19	19	19	19	21	21	21	21	21	21
	額定負載 Rated torque(kgf-cm)	96	0.33	0.6	0.96	1.3	1.8	2.3	2.8	3.6	4.4	5.8	7.1	8.8	10
	額定轉速 Rated speed(rpm)	1634	409	225	123	90.6	63.5	51	41.7	28	23	17.6	14.3	11.6	9.6
	額定電流 Rated current(mA)	223	223	223	223	223	223	223	223	223	223	223	223	223	223
	堵轉力矩 Stall torqur(kgf-cm)	0.44	1.5	2.8	4.4	5.9	8.6	10.6	13	16.5	20	26.5	32.6	40	49.5
	堵轉電流 Stall current(A)	976	976	976	976	976	976	976	976	976	976	976	976	976	976
