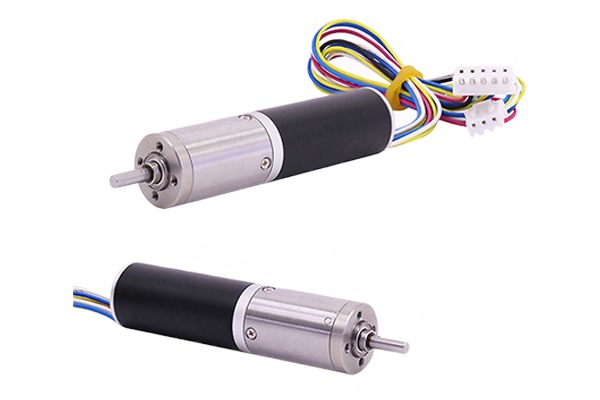

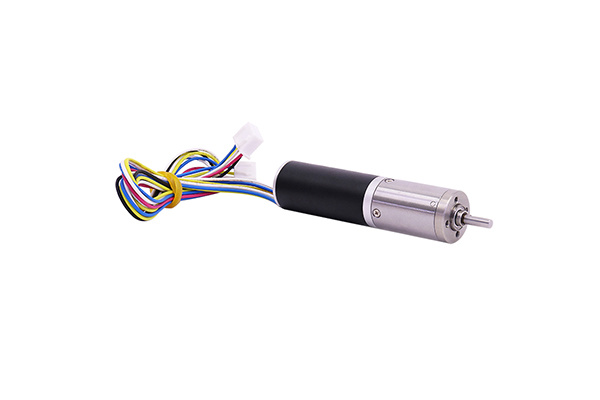

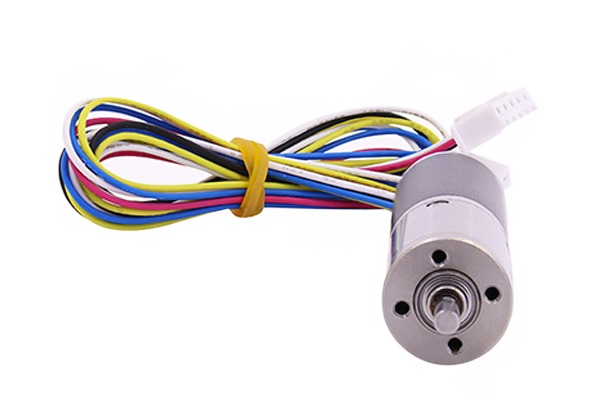

無刷減速電機

型號:BCGM1636

電機類型:無刷電機

減速箱類型:行星減速箱

外形尺寸:φ16 mm

應用領域:醫療器械、軍工產品、自動化設備、機器人等

產品特點:壽命長、大扭矩、低噪音、可高溫滅菌消毒等.

關鍵詞:

所屬分類:

郵箱:

產品詳情

一、產品簡介:

1. 電機線圈采用空心無鐵芯設計,大大減少損耗,不存在齒槽力矩,電能轉換效率高,扭矩波動更小.

2. 電機轉子采用高性能NdFeB材質制作,功率密度更高.

3. 齒輪箱采用高精密滾齒,精度可達JGMA 116-02 2級,材質采用不銹鋼加淬火熱處理.

4. 減速電機運行平穩噪音低、間隙小,適合高扭矩高轉速.

5. 輸出軸及電機性能參數可依客戶需求定制.

6. 可應用于醫療器械、軍工產品、自動化設備、機器人等高要求領域.

7. 可配編碼器設計.

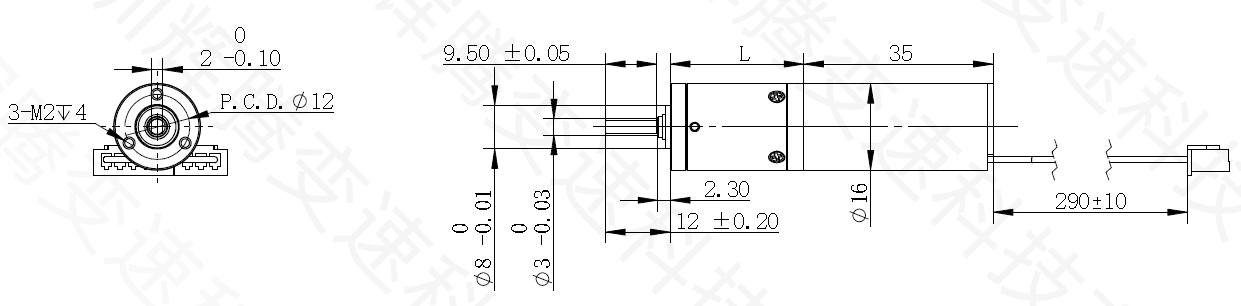

二、外觀尺寸:

深圳輝騰變速科技有限公司

三、齒輪箱技術參數表:

齒輪箱參數 GEARHEAD DATA
減速比 Reduction ratio(i)	4	14、16、19、29	53、62、72、84、104、128、 157	231、284、370、390、455、561、690、850	1014、1621、1996、3027
大連續轉矩 Max. continuous torque(kgf-cm)	0.8	1.2	1.6	2.0	2.4
瞬間允許扭矩 Max. intermittent torque(kgf-cm)	2.4	3.6	4.8	6.0	7.2
級數 Number of stages	1	2	3	4	5
軸承類型 Bearing type	滾珠在軸承
轉向 Direction of rotation	同向
大效率 Max. efficiency(%)	80	70	60	50	40
齒輪箱長度 Gear box length(mm)	16.35	20.00	23.75	27.40	31.05

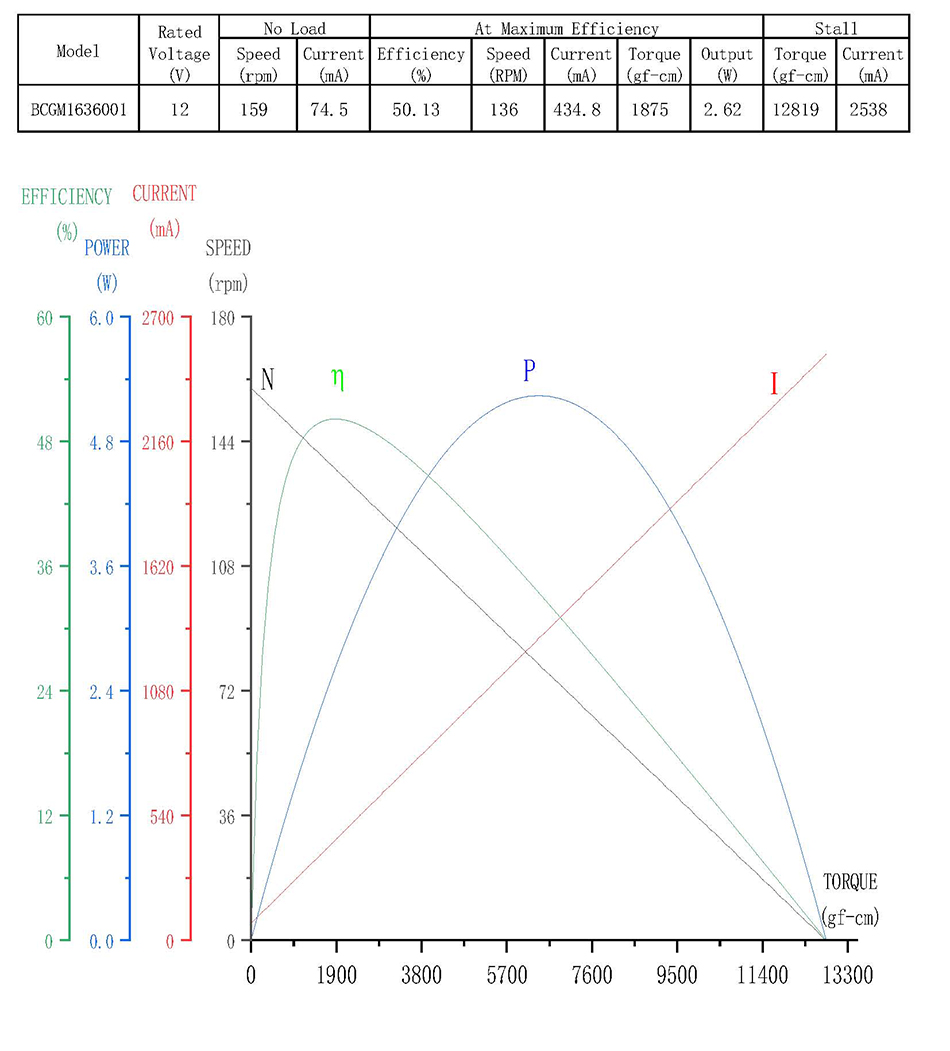

四、減速電機參數表:

減速電機參數表 Data of deceleration motor
電壓(V)	減速比 Reduction ratio(i)	4	16	29	53	72	104	128	157	231	284	370	455	561	690
12V	空載轉速 No load speed(rpm)	2986	746	411	225	157	114	93	76	52	42	32	26	21	17
	空載電流 No load current(mA)	68	68	68	68	68	68	68	68	68	68	68	68	68	68
	額定負載 Rated torque(kgf-cm)	0.12	0.46	0.85	1.4	2.0	2.7	3.3	4.1	5.5	6.7	8.7	10.7	13.2	16.3
	額定轉速 Rated speed(rpm)	2530	635	350	191	133	98	79	64	43	35	27	22	18	14
	額定電流 Rated current(mA)	435	435	435	435	435	435	435	435	435	435	435	435	435	435
	堵轉力矩 Stall torqur(kgf-cm)	0.78	3.1	5.6	9.3	13.3	18.2	22.4	27.5	36.5	44.8	58.4	71.8	88.6	109
	堵轉電流 Stall current(A)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
